產品別名：冷焊機、超越激光冷焊機、仿激光冷焊機、工模具修補機、模具冷焊機、金屬缺陷修復機、薄板焊接機、不銹鋼薄板冷焊機、薄板對接機、彩鋼板冷焊機、彩金板冷焊機等。

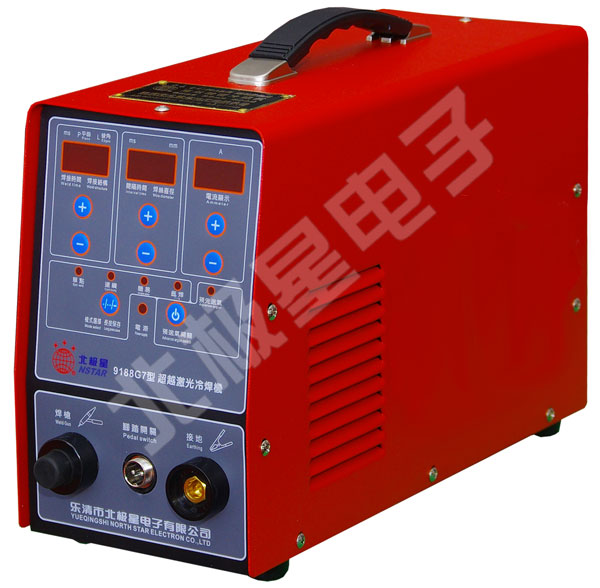

9188 G7型是我公司在原先的G1、G2、G3、GS的基礎上，經過8年時間的研發改進，放棄了原先的MOS管結構，采用美國進口價格昂貴的IGBT多管技術，電流輸出非常穩定精密，可以焊接超薄板，焊接薄至0.15mm。焊點精細度接近昂貴的臺式激光焊，面板調節方式更加精密實用，自動焊接設備同步兼容。
一、 概述
工作原理：本機采用美國先進的大功率IGBT逆變電源技術（AC-DC-AC-DC），把市電轉換成低電壓，大電流的直流電源，使其達到我們所需要的焊接電源條件，再通過微電腦技術，對焊接的時間進行精確的控制，使轉換出來的電能在瞬間過脈沖電弧的形式釋放于鎢極與工件之間，溫度極高的電弧使金屬材料組成的工件和焊絲迅速熔化而熔接在一起，達到焊補目的。
這種焊補方法的特點是：時間很短，發熱量很小。本焊機可在幾十毫秒內完成焊絲和工件熔接過程，相對于普通焊機（大于幾秒鐘）來說，傳導到工件的熱量少得多。所以就工件基體來說，發熱較少，焊點以外的材料溫升小，不會產生退火、變色、變形現象。由于每個焊接脈沖產生的熔池體積小于2mm3,其形成的應力也較小。雖然一項焊補需要很多個熔池組合起來，但由于焊點的應力方向分散，工件受到的集中應力較小，所以焊補后工件變形較小。
由于本機采用美國先進的IGBT技術，輸出脈沖能量非常集中，因此普通焊機很難處理的銅和鋁也能焊補。
9188 G7型是我公司自主開發的新型金屬修補焊機，它具有以下優點：
1. 熔接強度高：完全冶金熔接，修補處可銑、銼、磨等后期加工。
2. 修補精度高：可使用圓絲補材進行修補，不會失去原基準面，多余焊料少，后期整形容易，最小修補量為0.05mm（使用直徑0.05mm的補材）。
3. 修補速度快：最快修補量可達100mm2/min。
4. 基材損傷�。喊l(fā)熱點小，不會造成基材退火變形。
5. 功率元器件：采用美國進口品牌IGBT，輸出功率穩定，強勁。
6. 功率分配合理：使用進口品牌微電腦芯片控制，各種不同直徑的材料都能獲得穩定的輸出功率。
7. 電壓適應范圍大：使用開關電源，當電壓變化在±20%的范圍內波動時，機器仍能正常工作，并維持穩定的輸出功率。
8. 電連接方便：配有快速接頭連接器，可很方便的連接安裝。
9. 攜帶方便：整機體積小，重量輕，適合外出作業。
二、性能指標
可焊補材料：除鋅，錫等熔點很低的材料和硬質合金外，各種金屬材料（包括銅和鋁）制成的工件均可修補。
可焊補項目：1. 設備和模具在使用過程中產生的局部磨損。
2. 制造過程中加工缺陷，如砂眼氣孔，尺寸超差，棱角損傷，氬焊不足等。
3. 型腔的銹蝕斑等凹陷。
4. 焊接、對接0.15-2.0(mm)薄板型材，不擊穿、不發熱、不變形、不變色。
使用電源：單相220V±20% 50hz
功率消耗：10-5000W
瞬時****功率：大于50KW。
功率模式：輸出電流10-200A連續可調，焊接時間20-999ms可調，間隔時間10-999ms可調。
主機體積：375x155x250 mm3
主機重量： 7.5 Kg
|
模具填絲修補參數設置參
|
|
平面結構 P
|
|
棱角結構 L
|
|
直徑mm
|
焊接時間ms
|
焊接電流A
|
直徑mm
|
焊接時間ms
|
焊接電流A
|
|
0.3
|
32
|
60
|
0.3
|
31
|
60
|
|
0.4
|
35
|
90
|
0.4
|
35
|
70
|
|
0.5
|
35
|
130
|
0.5
|
35
|
100
|
|
0.6
|
40
|
170
|
0.6
|
36
|
130
|
|
0.8
|
50
|
200
|
0.8
|
42
|
200
|
|
1.0
|
70
|
200
|
1.0
|
60
|
200
|
|
1.2
|
115
|
200
|
1.2
|
90
|
200
|
|
1.6
|
220
|
200
|
-
|
-
|
-
|
注：此參數表僅供參考，具體視工作環境和個人因素而定，還需自行微調。
